Le Consolidated PBY Catalina : l’histoire complète de l’hydravion qui a changé la guerre
Introduction
Lorsque l’on évoque les avions emblématiques de la Seconde Guerre mondiale, les noms du Spitfire, du Mustang, du B-17 Flying Fortress ou encore du Mitsubishi Zero viennent immédiatement à l’esprit. Pourtant, un appareil beaucoup moins spectaculaire a joué un rôle stratégique essentiel sur tous les océans du globe : le Consolidated PBY Catalina.
Ni le plus rapide, ni le mieux armé, ni le plus élégant des avions de son époque, le Catalina compensait largement ses performances modestes par une qualité devenue indispensable durant le conflit : son extraordinaire autonomie. Capable de rester en vol pendant plus de quinze heures et d’opérer depuis des bases côtières comme directement sur l’eau, il allait devenir les « yeux » des forces alliées sur les immenses étendues de l’Atlantique et du Pacifique.
De la traque des sous-marins allemands aux missions de sauvetage de pilotes abattus, en passant par les bombardements nocturnes des célèbres Black Cats, le Catalina allait remplir un nombre impressionnant de missions, au point d’être considéré aujourd’hui comme l’un des avions les plus polyvalents jamais construits.
Pour les passionnés d’aviation et les maquettistes, il demeure une machine fascinante dont chaque version raconte une partie de l’histoire de la Seconde Guerre mondiale.
Les années 1930 : la naissance d’un besoin stratégique
Au début des années 1930, la situation géopolitique mondiale évolue rapidement. Les États-Unis observent avec inquiétude la montée en puissance des marines japonaise et allemande. Les vastes distances de l’océan Pacifique imposent un défi inédit : comment surveiller des millions de kilomètres carrés d’océan alors que les radars n’en sont qu’à leurs balbutiements ?
L’US Navy comprend qu’elle aura besoin d’un avion capable de parcourir des distances considérables tout en restant suffisamment longtemps au-dessus d’une zone pour détecter une flotte ennemie.
En octobre 1933, elle lance donc un appel d’offres pour un nouvel hydravion de patrouille à long rayon d’action. Les exigences sont ambitieuses : l’appareil devra parcourir plus de 4 800 kilomètres, rester en vol pendant de nombreuses heures, emporter une charge offensive importante et pouvoir opérer depuis n’importe quelle baie, lagune ou mouillage naturel.
Plusieurs constructeurs répondent à cette demande, mais deux projets se distinguent rapidement : celui de Douglas et celui de Consolidated Aircraft.
Consolidated Aircraft entre dans la compétition
À cette époque, Consolidated possède déjà une solide expérience dans la conception d’hydravions. Son ingénieur en chef, Isaac M. Laddon, s’appuie sur les enseignements tirés des précédents modèles de la firme, notamment le P2Y, pour concevoir un appareil entièrement nouveau.
Le prototype, baptisé XP3Y-1, effectue son premier vol le 28 mars 1935. Dès les premiers essais, ses qualités apparaissent évidentes.
L’avion affiche une excellente stabilité sur l’eau comme en vol, une autonomie remarquable et une consommation relativement faible grâce à ses deux moteurs Pratt & Whitney Twin Wasp. Les essais sont si convaincants que la marine américaine demande rapidement plusieurs modifications afin d’accroître ses capacités offensives. L’appareil devient alors le XPBY-1, la désignation « PB » signifiant Patrol Bomber (bombardier de patrouille) et le « Y » identifiant le constructeur Consolidated.
Le 29 juin 1935, avant même la fin des essais, l’US Navy commande soixante exemplaires de série, preuve de la confiance accordée au projet.
Une architecture révolutionnaire
Le Catalina n’impressionne pas par sa vitesse. En revanche, sa conception regorge d’idées novatrices.
Sa vaste aile parasol est fixée au-dessus du fuselage grâce à un pylône central particulièrement robuste. Cette disposition permet d’offrir une excellente visibilité vers le bas tout en éloignant les moteurs des embruns lors des décollages sur l’eau.
Autre innovation majeure : les flotteurs stabilisateurs escamotables.
Contrairement aux hydravions traditionnels, dont les flotteurs restent fixes sous les ailes, ceux du Catalina se replient en vol pour former les extrémités de l’aile. Cette solution réduit considérablement la traînée aérodynamique et améliore les performances générales de l’appareil. Ce système deviendra l’une des signatures visuelles du Catalina.
La coque elle-même est étudiée pour offrir d’excellentes qualités nautiques. Elle permet des décollages relativement courts et une bonne tenue dans une mer agitée, même si les opérations deviennent délicates lorsque les vagues dépassent certaines limites.
Pourquoi le nom « Catalina » ?
À l’origine, l’US Navy désigne simplement l’appareil sous son code militaire : PBY.
Le nom Catalina apparaît en 1939 lorsque la Royal Air Force commande ses premiers exemplaires destinés au Coastal Command. Les Britanniques prennent l’habitude de donner un nom à tous leurs avions américains et choisissent celui de Catalina, en référence à l’île de Santa Catalina, située au large de la Californie.
Le nom connaît immédiatement un immense succès et finit par être officiellement adopté par la marine américaine en 1941. Depuis lors, il est devenu indissociable de cet hydravion légendaire.
Un avion conçu pour parcourir le monde
Dès sa mise en service en 1936, le Catalina impressionne par son autonomie.
Selon les versions, il peut rester en vol plus de quinze heures et couvrir près de 4 000 kilomètres sans ravitaillement.
À une époque où les satellites n’existent pas et où les radars embarqués sont encore rares, cette endurance représente un avantage stratégique considérable.
Les équipages passent parfois une journée entière au-dessus de l’océan, scrutant l’horizon à la recherche d’un sous-marin, d’un convoi ou d’une flotte ennemie.
Ces longues patrouilles exigent une excellente coordination entre les membres d’équipage : pilotes, navigateur, radio, mécanicien et mitrailleurs doivent travailler ensemble dans un espace relativement exigu.
Le confort est sommaire, mais la fiabilité de l’appareil inspire rapidement confiance aux équipages.
Le Catalina entre dans l’Histoire
Lorsque la Seconde Guerre mondiale éclate, le Catalina est déjà en service dans plusieurs marines alliées.
Il devient rapidement indispensable.
Le 7 décembre 1941, plusieurs Catalina américains sont en patrouille autour d’Hawaï lorsque l’attaque japonaise sur Pearl Harbor débute. Quelques heures plus tôt, un équipage de Catalina avait même repéré un sous-marin de poche japonais et participé à sa destruction, marquant l’une des toutes premières actions américaines de la guerre dans le Pacifique.
Ce n’est pourtant que le début d’une carrière exceptionnelle.
Au cours des années suivantes, le Catalina participera à presque toutes les grandes campagnes navales de la Seconde Guerre mondiale, depuis la bataille de l’Atlantique jusqu’aux immenses opérations du Pacifique, en passant par la Méditerranée et l’océan Indien.
Sa capacité à voler loin, longtemps et dans des conditions souvent difficiles en fera un acteur discret mais essentiel de la victoire alliée.
Les différentes versions du Consolidated PBY Catalina : comprendre l’évolution d’une légende
Lorsque le Catalina entre en service au milieu des années 1930, personne n’imagine que cet hydravion connaîtra une carrière aussi longue. Entre le premier prototype et les derniers appareils construits en 1945, sa cellule évoluera continuellement afin de répondre aux besoins opérationnels de l’US Navy, de l’US Army Air Forces, de la Royal Air Force et de nombreux autres utilisateurs.
Si la silhouette générale du Catalina change relativement peu au fil des années, chaque nouvelle version apporte des améliorations qui augmentent son autonomie, sa charge utile, sa puissance ou encore sa capacité de survie.
Pour les passionnés d’histoire comme pour les maquettistes, connaître ces différentes variantes est essentiel. Elles présentent parfois des différences visuelles importantes qui influencent directement le choix d’une décoration, d’un armement ou d’un kit.
XP3Y-1 : le prototype qui donnera naissance au Catalina
L’histoire débute en 1935 avec le prototype XP3Y-1.
Conçu par l’équipe d’Isaac M. Laddon chez Consolidated Aircraft, il est développé pour répondre au programme de la marine américaine visant à remplacer les anciens hydravions de patrouille.
Son premier vol a lieu le 28 mars 1935.
Dès les essais, les pilotes apprécient ses excellentes qualités marines, sa stabilité et surtout son incroyable autonomie.
À l’issue des évaluations, la marine demande plusieurs modifications afin d’améliorer les capacités offensives de l’appareil.
Le XP3Y-1 devient alors XPBY-1, annonçant déjà la longue carrière de la famille Catalina.
PBY-1 : le premier Catalina de série
Les premiers PBY-1 sortent des chaînes de production en 1936.
Soixante exemplaires sont construits.
Ils sont équipés de deux moteurs Pratt & Whitney R-1830-64 Twin Wasp développant environ 900 chevaux chacun.
Par rapport au prototype, cette première série bénéficie :
- d’une structure renforcée ;
- d’une meilleure fiabilité mécanique ;
- d’un armement défensif amélioré.
Extérieurement, les premiers PBY-1 restent assez différents des versions plus connues.
On remarque notamment :
- un nez plus simple ;
- l’absence des célèbres hublots en forme de bulle ;
- une dérive plus compacte ;
- un armement relativement léger.
Aujourd’hui, cette version est rarement reproduite en maquette.
PBY-2 : des améliorations discrètes mais importantes
Le PBY-2 apparaît en 1937.
Les modifications sont relativement modestes mais concernent principalement :
- le renforcement de la coque ;
- quelques évolutions de l’empennage ;
- une amélioration générale de la structure.
Visuellement, il est très proche du PBY-1.
Pour les équipages, ces modifications améliorent surtout la fiabilité lors des longues patrouilles maritimes.
PBY-3 : davantage de puissance
La troisième évolution arrive rapidement.
Le PBY-3 reçoit de nouveaux moteurs R-1830-66 de 1 000 chevaux, offrant de meilleures performances au décollage ainsi qu’une capacité d’emport légèrement supérieure.
Cette augmentation de puissance sera particulièrement appréciée lors des opérations par forte chaleur ou lorsque l’appareil décolle lourdement chargé.
En dehors de cette nouvelle motorisation, peu de différences sont visibles.
PBY-4 : la naissance du Catalina que tout le monde connaît
Avec le PBY-4, le Catalina commence véritablement à adopter son apparence définitive.
Les moteurs gagnent encore en puissance avec les nouveaux R-1830-72 de 1 050 chevaux.
Mais les changements les plus visibles concernent l’armement.
C’est sur cette version qu’apparaissent progressivement les célèbres blisters latéraux.
Ces postes de tir en forme de bulle offrent aux mitrailleurs un champ de vision considérablement amélioré.
Ils deviendront rapidement l’une des caractéristiques les plus reconnaissables du Catalina.
C’est également à cette époque que la Royal Air Force adopte officiellement le nom Catalina, rapidement repris dans le monde entier.
PBY-5 : le Catalina de la Seconde Guerre mondiale
Le PBY-5 est sans doute la version la plus célèbre.
Produite à partir de 1940, elle représente une évolution majeure.
Les nouveaux moteurs R-1830-82 puis -92, développant 1 200 chevaux, améliorent sensiblement les performances.
Les réservoirs auto-obturants apparaissent progressivement, tout comme un blindage destiné à mieux protéger l’équipage.
Cette version est celle que l’on retrouve lors des premiers mois de la guerre dans le Pacifique.
C’est également le modèle qui participe à plusieurs épisodes devenus célèbres :
- la localisation du cuirassé allemand Bismarck ;
- la bataille de Midway ;
- les premières patrouilles anti-sous-marines dans l’Atlantique ;
- les débuts des missions des Black Cats.
Il s’agit cependant d’un hydravion pur, incapable d’opérer depuis une piste terrestre.
Pour être déplacé sur la terre ferme, il doit utiliser un chariot spécifique appelé beaching gear.
XPBY-5A : la naissance de l’amphibie
En 1939, Consolidated modifie un PBY-4 afin d’y installer un train d’atterrissage escamotable.
L’objectif est simple :
permettre à l’appareil d’utiliser aussi bien l’eau que les aérodromes classiques.
Les essais sont un succès.
Le prototype devient le XPBY-5A.
Cette innovation transformera profondément la carrière du Catalina.
PBY-5A : la version la plus produite
Le PBY-5A devient rapidement la variante la plus construite de toute la famille.
Plus de 800 exemplaires sortiront des usines américaines.
Son principal avantage réside évidemment dans son train d’atterrissage rétractable.
L’appareil peut désormais :
- décoller depuis une piste ;
- amerrir en mer ;
- utiliser un lac ou une rivière ;
- rejoindre directement un terrain militaire.
Cette polyvalence explique son immense succès.
Le PBY-5A bénéficie également d’améliorations importantes :
- meilleure protection de l’équipage ;
- nouveaux postes de tir ;
- réservoirs auto-obturants ;
- radar sur certaines séries ;
- tourelle avant modernisée sur les appareils tardifs.
Pour les maquettistes, c’est probablement la version la plus populaire, car elle offre un grand choix de décorations américaines, britanniques, canadiennes, françaises ou encore soviétiques.
PBN-1 Nomad : bien plus qu’un simple Catalina
Le PBN-1 Nomad est souvent présenté comme une simple variante.
En réalité, il s’agit presque d’un nouvel appareil.
Construit par le Naval Aircraft Factory et non par Consolidated, il reçoit plus de 150 modifications.
Les différences les plus visibles sont :
- une proue allongée d’environ 60 cm ;
- une nouvelle dérive beaucoup plus haute ;
- une coque redessinée ;
- des flotteurs modifiés ;
- une capacité en carburant augmentée de près de 50 % ;
- des ailes renforcées.
Grâce à ces améliorations, le Nomad possède une autonomie exceptionnelle.
La majorité des exemplaires sera livrée à l’Union soviétique dans le cadre du programme Lend-Lease.
Beaucoup des améliorations développées sur le PBN-1 seront reprises sur le futur PBY-6A.
PBY-6A : l’ultime évolution
Le PBY-6A constitue le dernier modèle produit.
Mis en service en 1945, il combine les qualités du PBY-5A avec plusieurs innovations issues du PBN-1.
On reconnaît immédiatement cette version grâce à :
- sa dérive beaucoup plus haute ;
- ses gouvernes agrandies ;
- son radôme situé au-dessus du cockpit ;
- sa nouvelle tourelle avant ;
- ses améliorations structurelles.
Bien qu’il arrive trop tard pour jouer un rôle majeur durant la Seconde Guerre mondiale, il poursuivra une longue carrière après le conflit.
De nombreux PBY-6A serviront encore pendant les années 1950 dans des missions de sauvetage, de surveillance maritime et même de lutte contre les incendies après leur conversion en avions civils.
Les versions canadiennes : les Canso
Le Canada produit également le Catalina sous licence.
Les appareils construits par Canadian Vickers reçoivent le nom Canso, tandis que les versions amphibies sont désignées Canso A.
Ces appareils servent principalement au sein de la Royal Canadian Air Force pour :
- la lutte anti-sous-marine ;
- les patrouilles côtières ;
- les missions de sauvetage.
Leur carrière se poursuivra longtemps après la guerre, notamment dans les régions isolées du Canada.
Les Catalina de l’US Army : OA-10
L’US Army Air Forces exploite également plusieurs centaines de Catalina.
Sous la désignation OA-10, ces appareils sont principalement affectés aux missions de recherche et de sauvetage.
Ils récupèrent des pilotes abattus parfois à plusieurs centaines de kilomètres des côtes.
Le surnom Dumbo, donné à ces missions de sauvetage, deviendra célèbre dans tout le Pacifique.
Quelle version représente la maquette Eduard 11198 ?
La référence Eduard 11198 reproduit un PBY-5A Catalina, c’est-à-dire la version amphibie équipée de son train d’atterrissage escamotable.
Il s’agit de la variante la plus polyvalente et probablement la plus emblématique de toute la famille. Elle permet de réaliser des appareils de l’US Navy, de l’USAAF, de la RAF, de la RCAF ou d’autres forces alliées, selon la décoration choisie.
Cette version offre également aux maquettistes un grand nombre de possibilités de mise en scène : appareil au mouillage, sur une piste, en maintenance ou encore lors d’une mission de sauvetage.

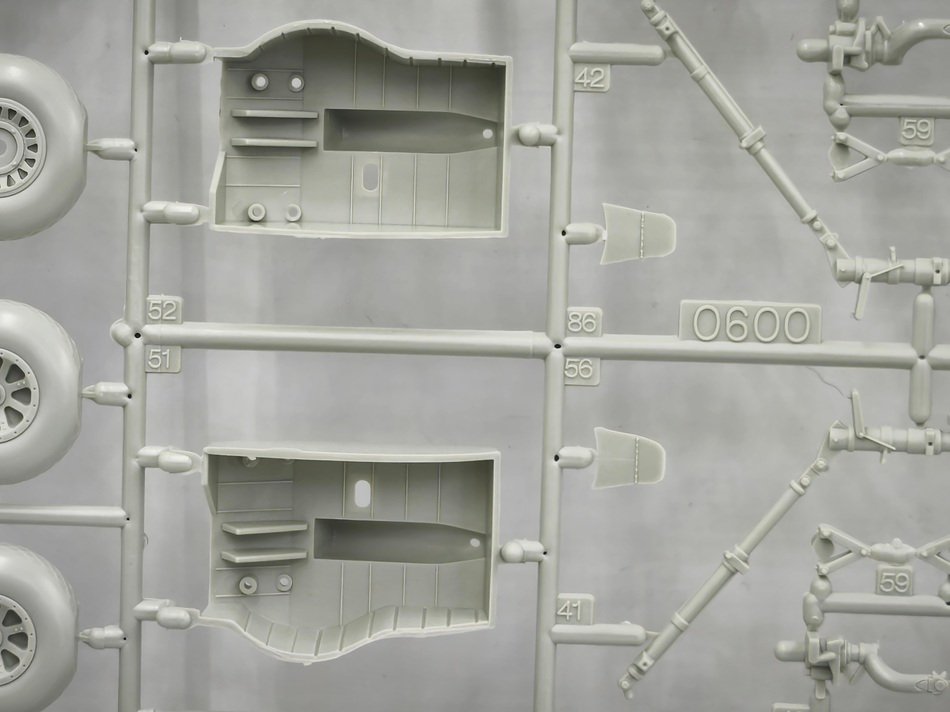

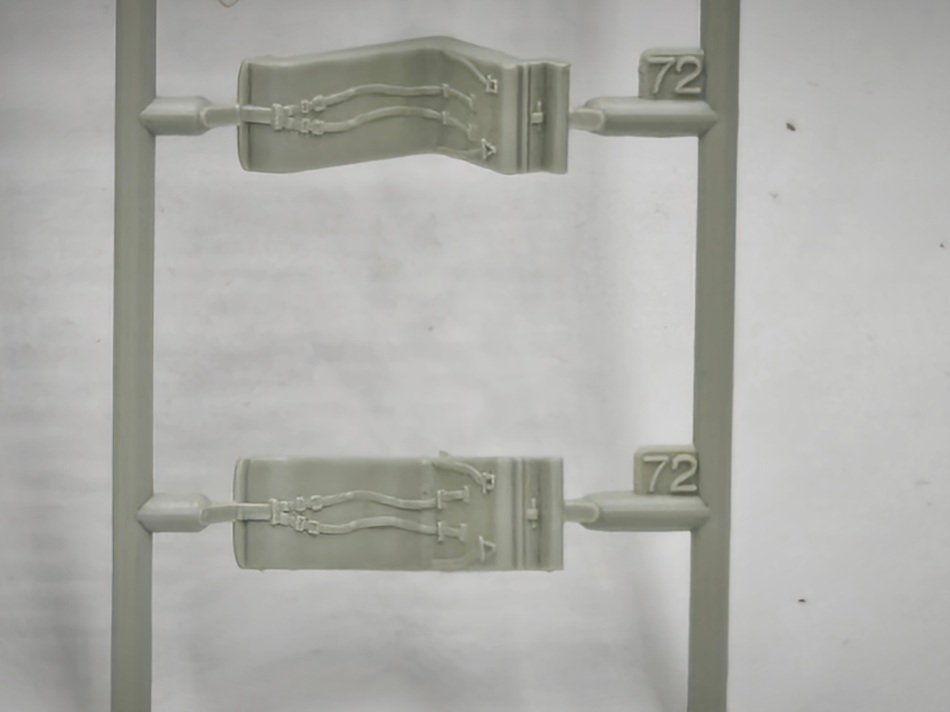

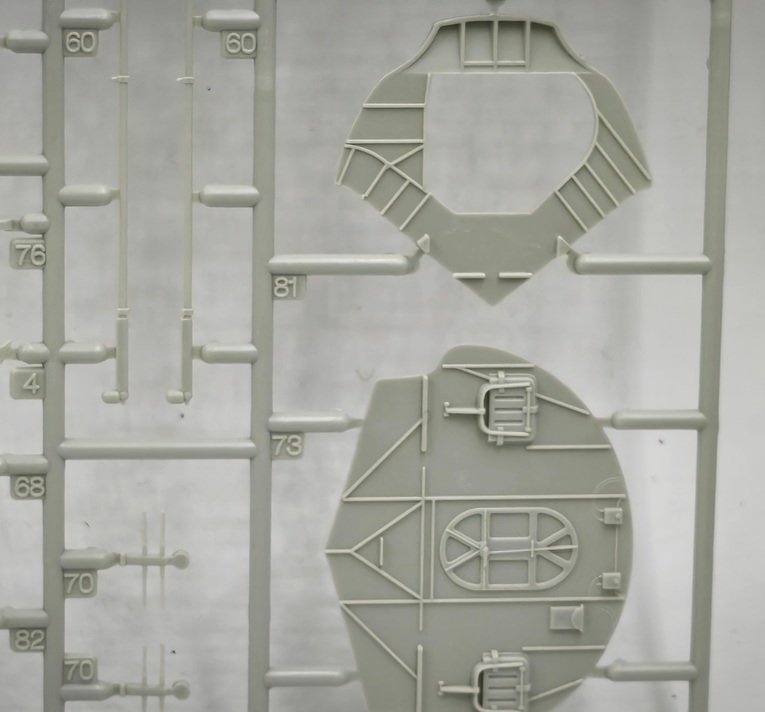

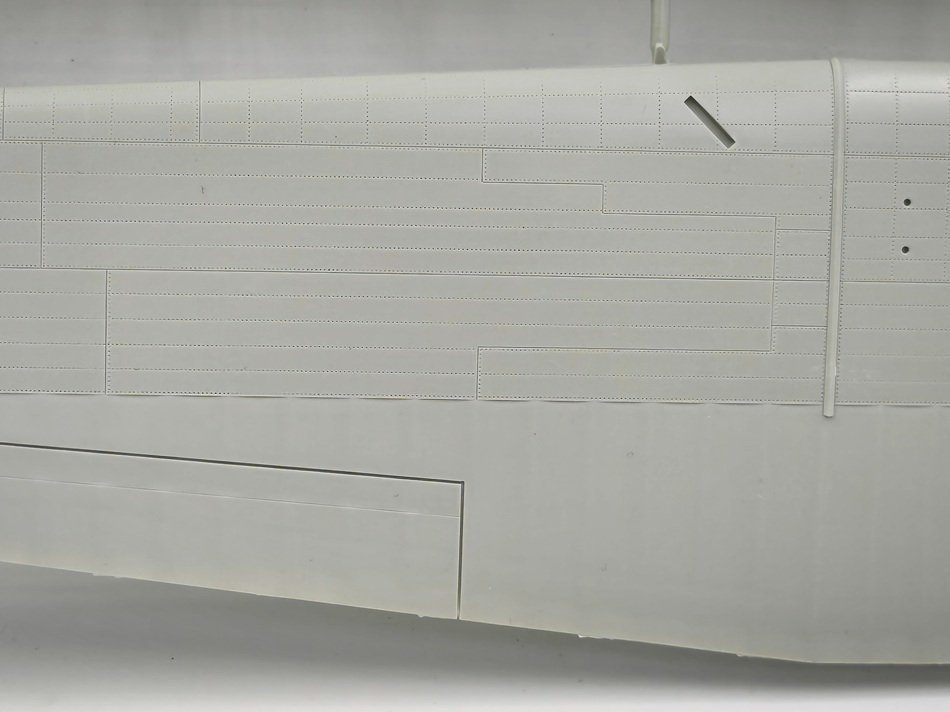

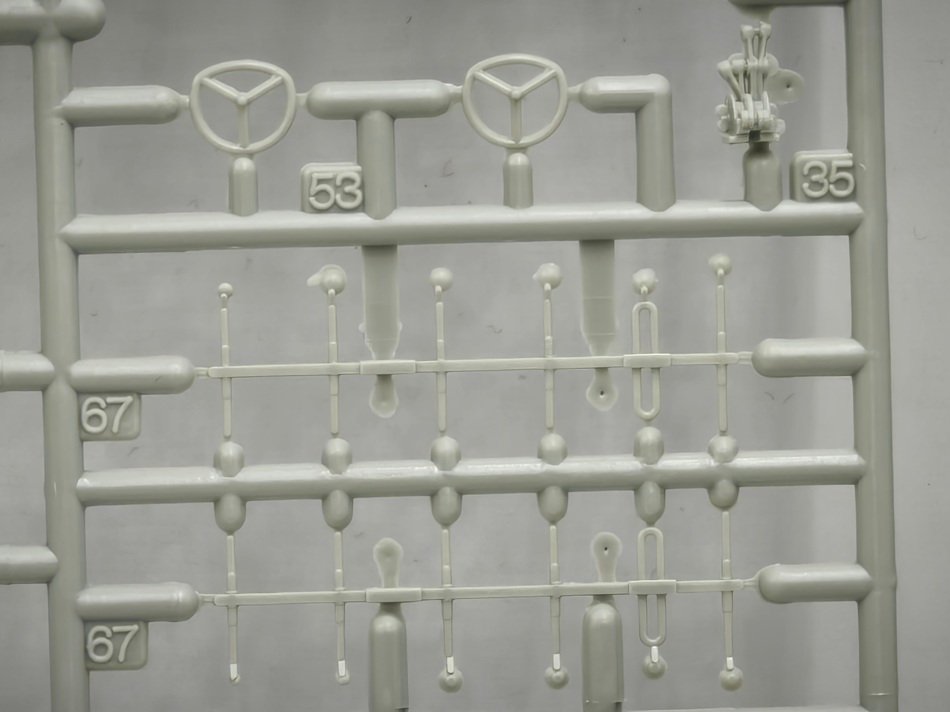

La maquette est une reprise du moule REVELL qui date de la fin des années 90 et elle est immense, prévoyez de la place!

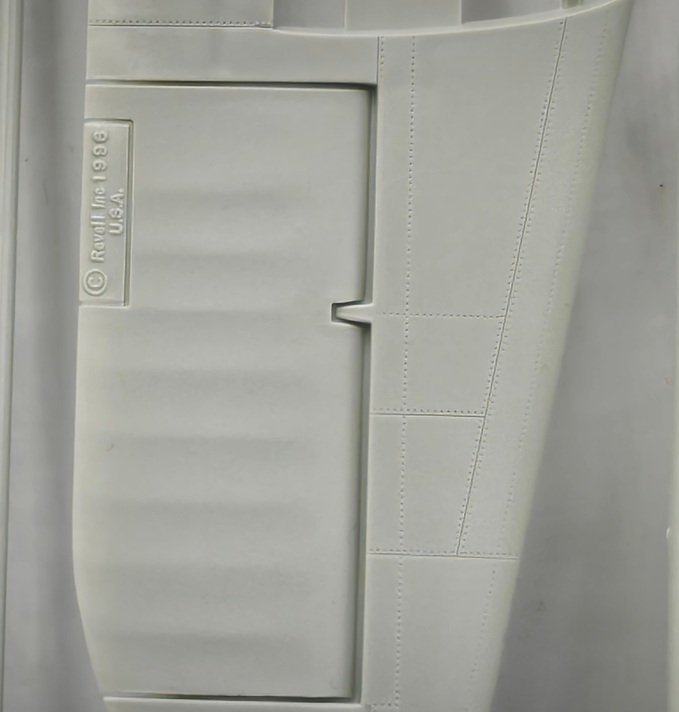

On reconnait bien le plastique REVELL de cette époque, gris et dur mais les détails sont présent avec une belle gravure en creux et des lignes de rivets pas trop appuyés
Je ne sais pas si les moules ont été repris par EDUARD mais je trouve cette maquette très saine même si quelques flash sont présent ici ou là

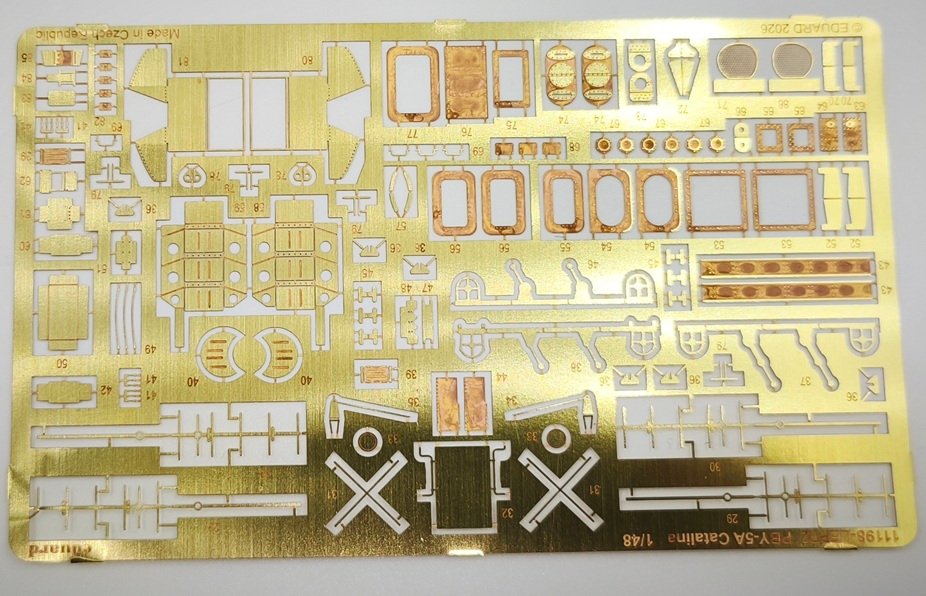

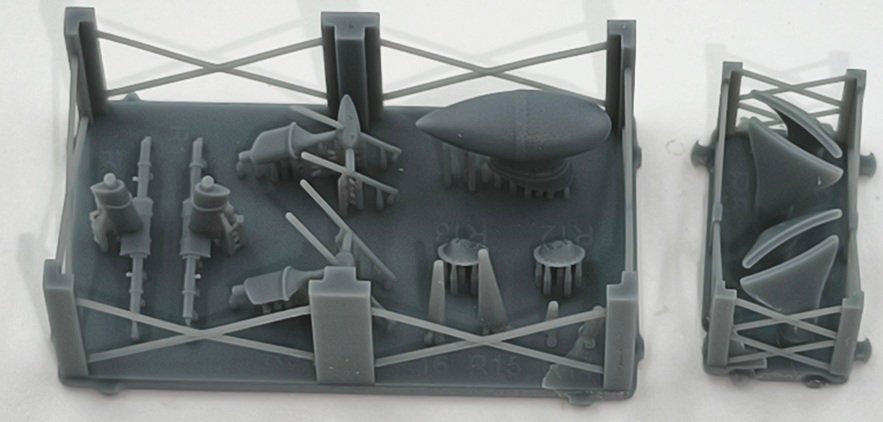

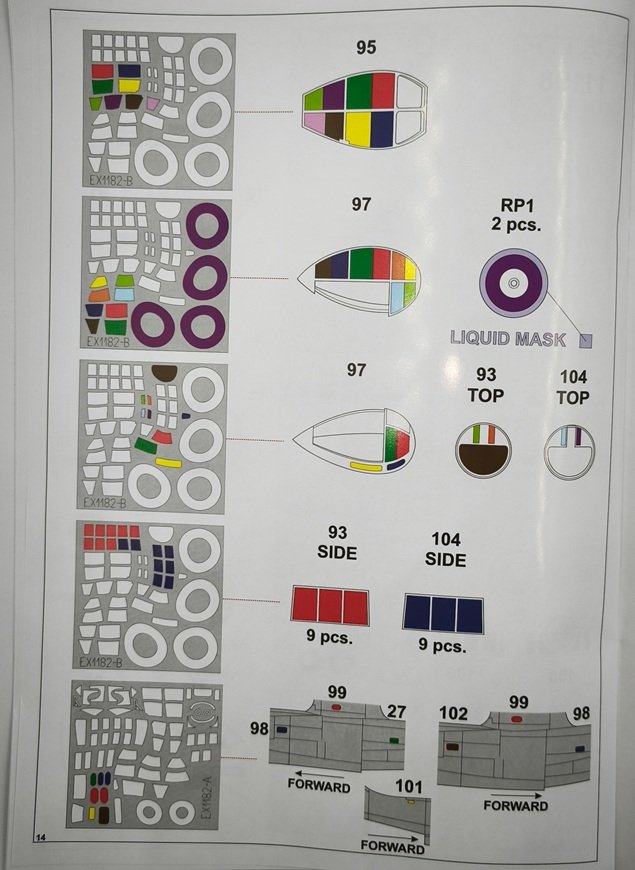

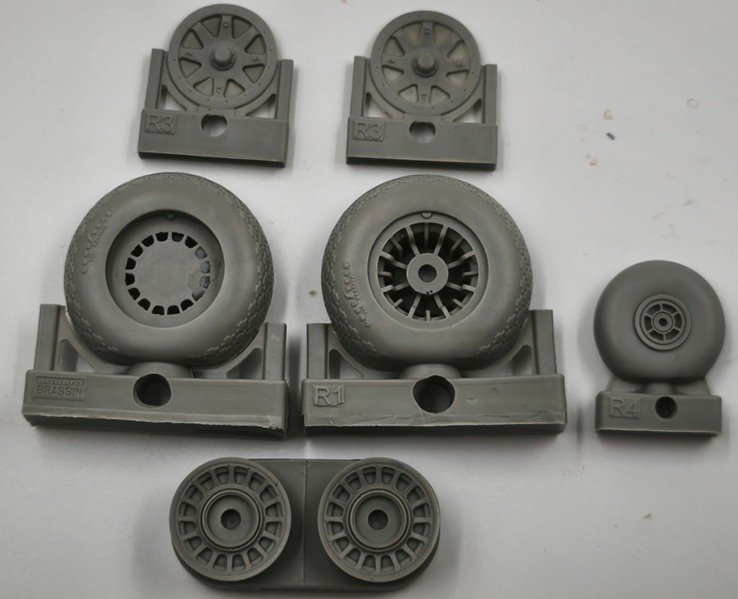

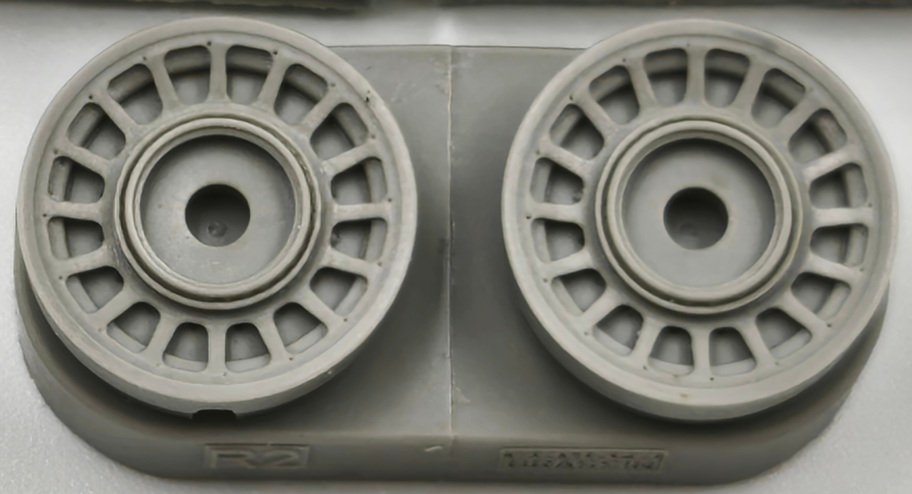

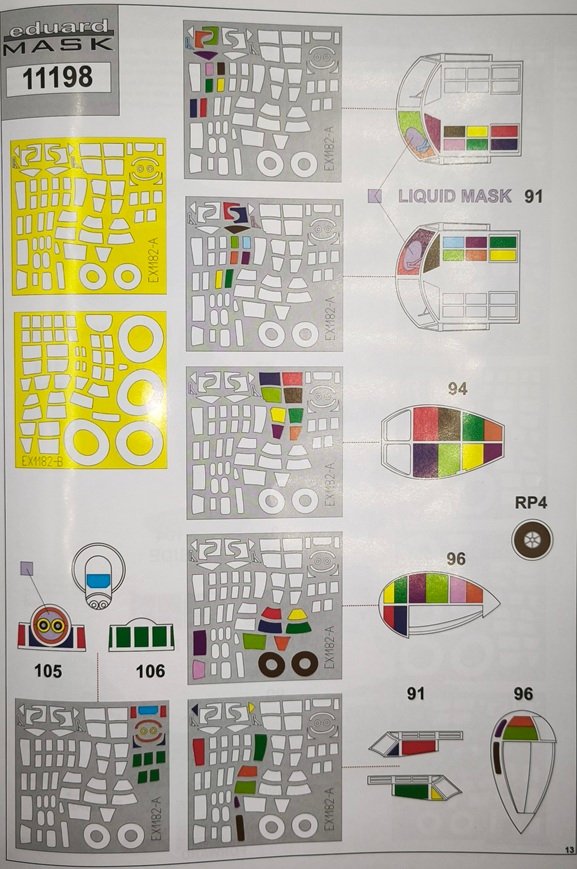

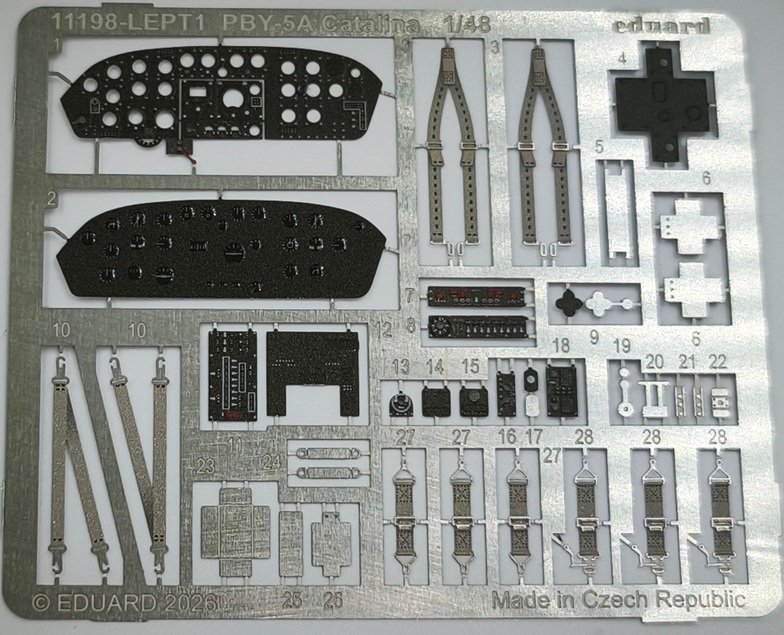

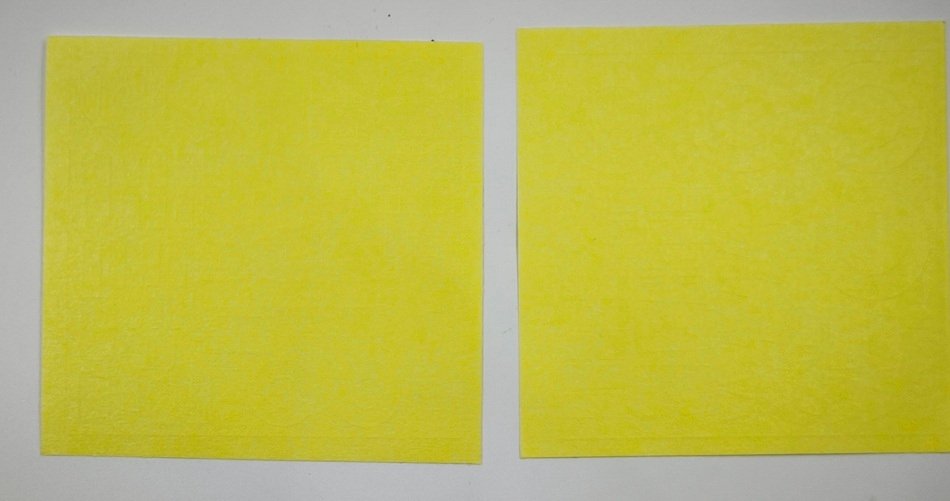

Le niveau de détail n’est pas fou d’origine mais EDUARD agrémente cette maquette de résine et photo-découpe

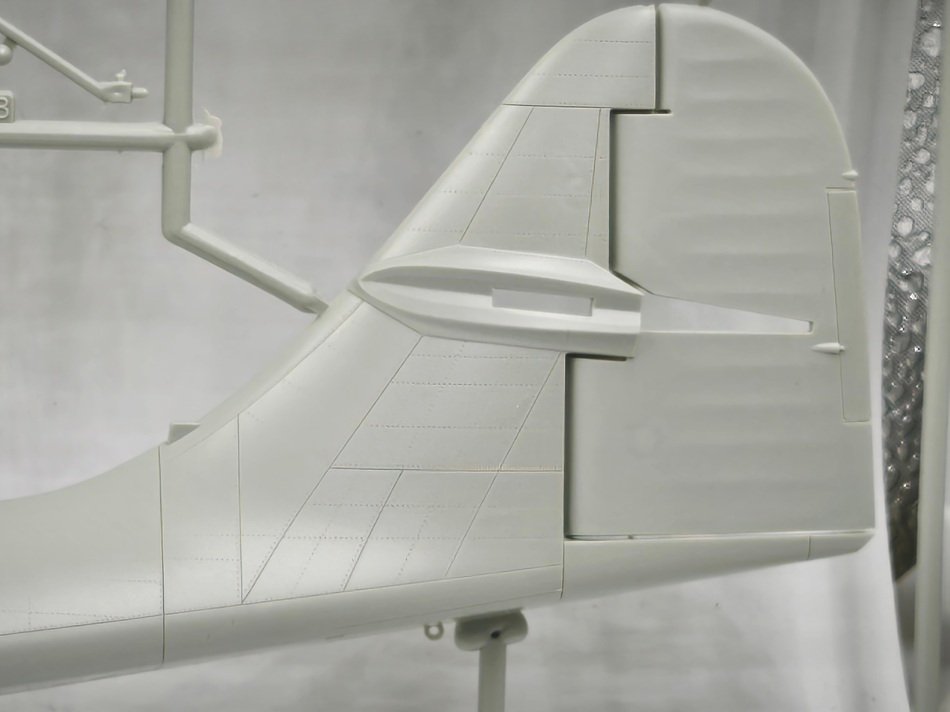

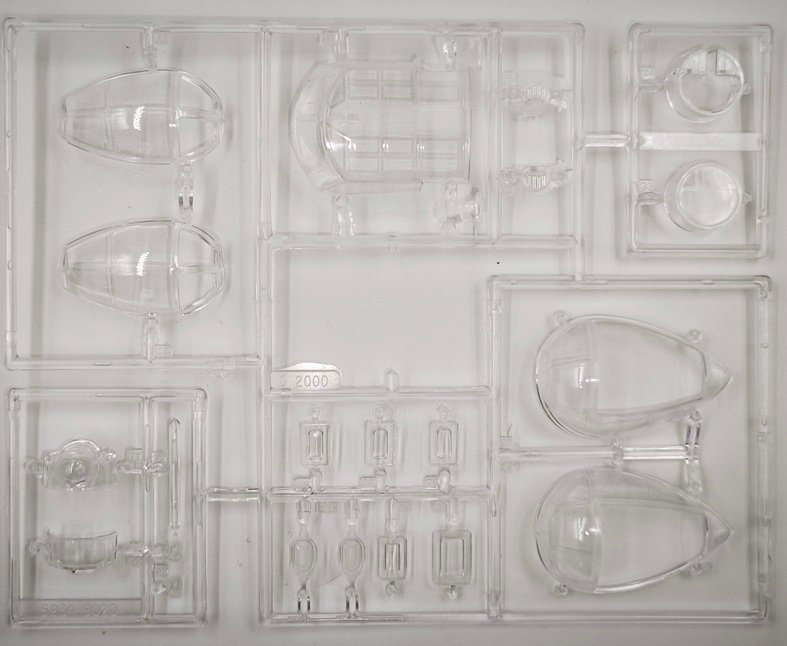

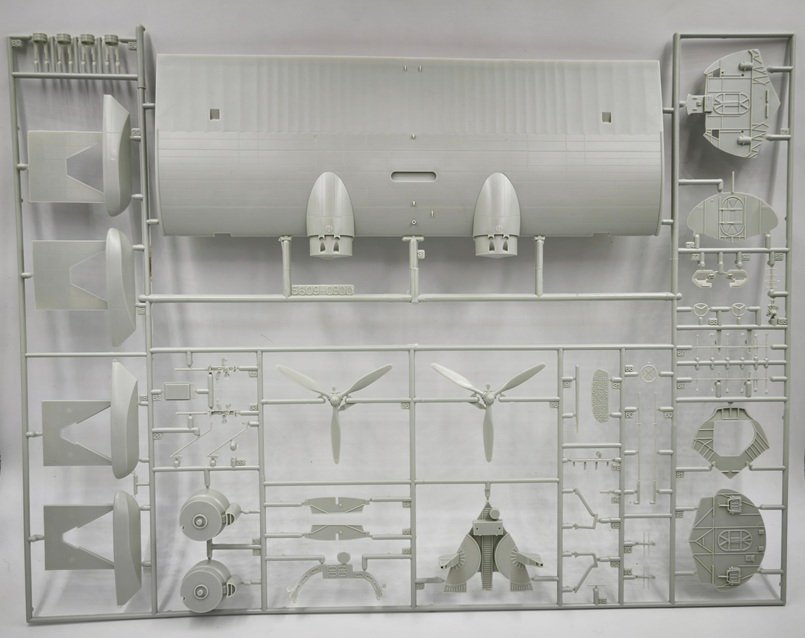

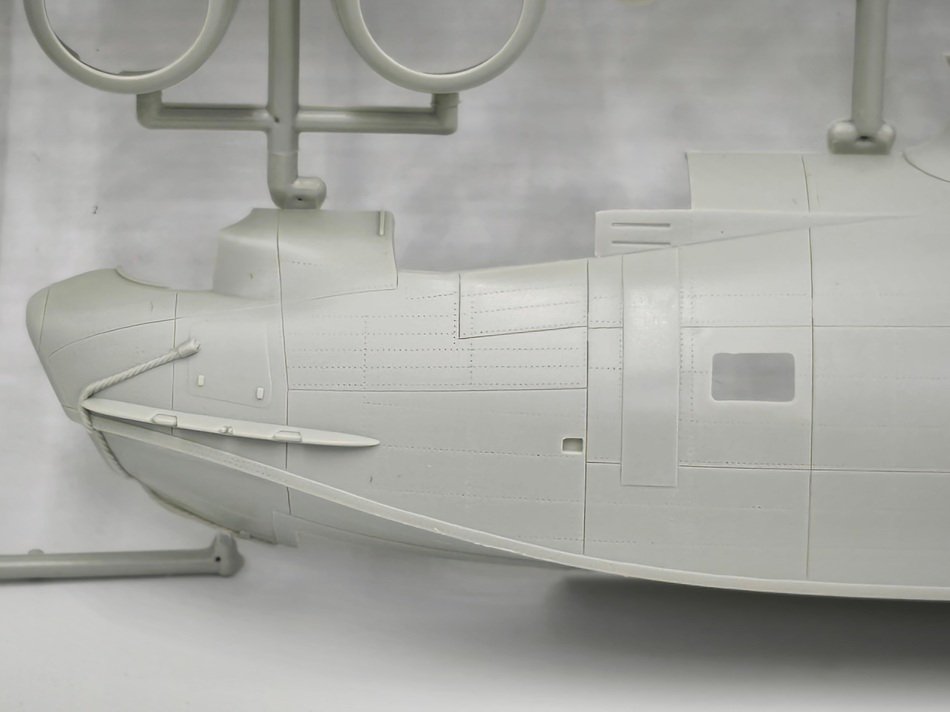

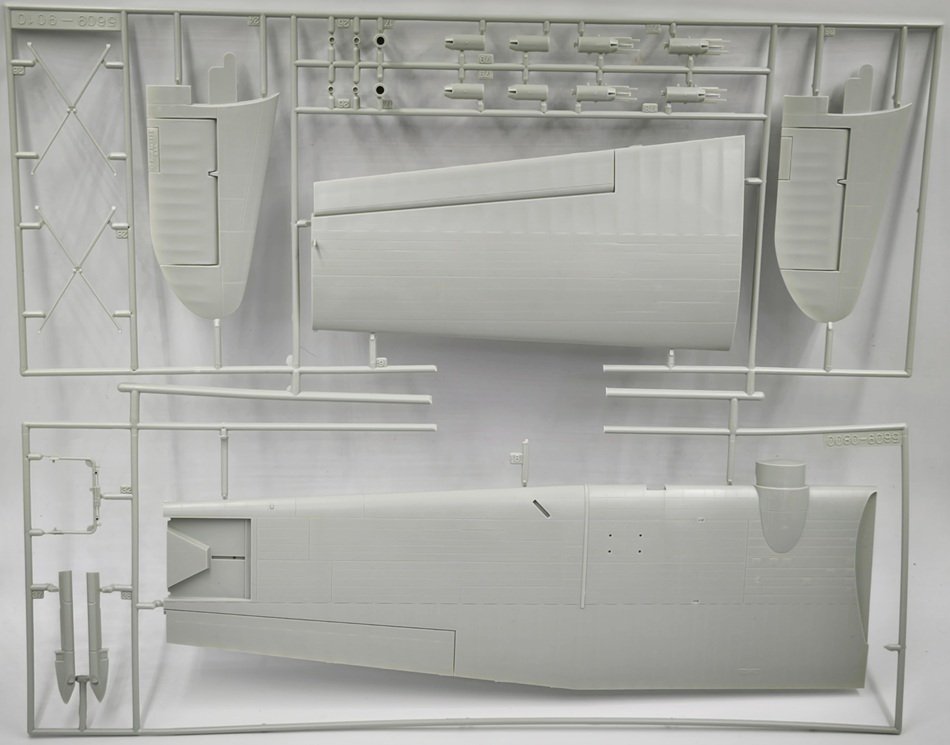

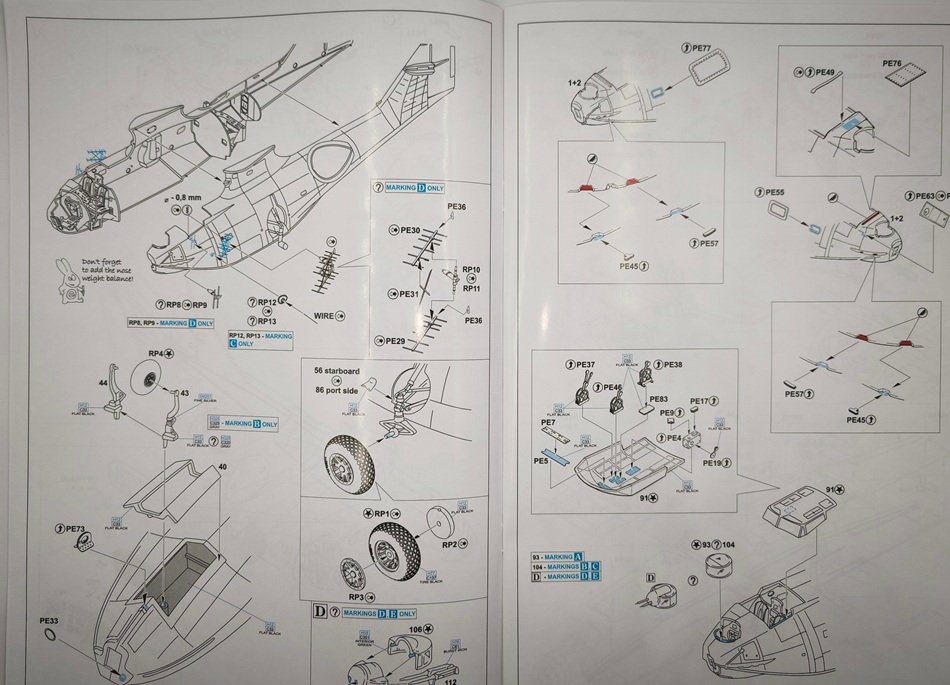

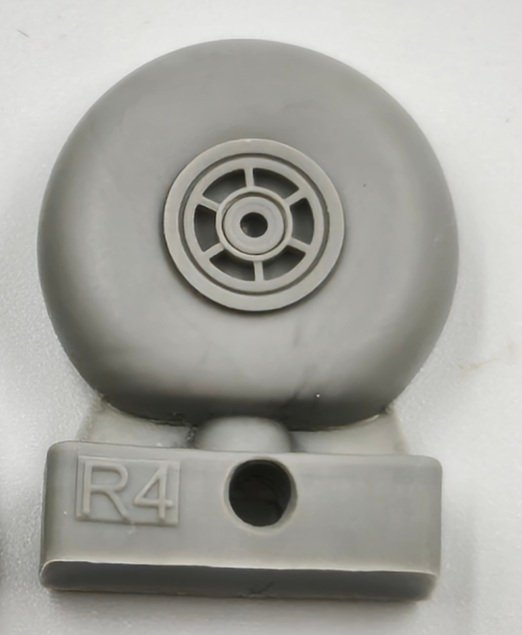

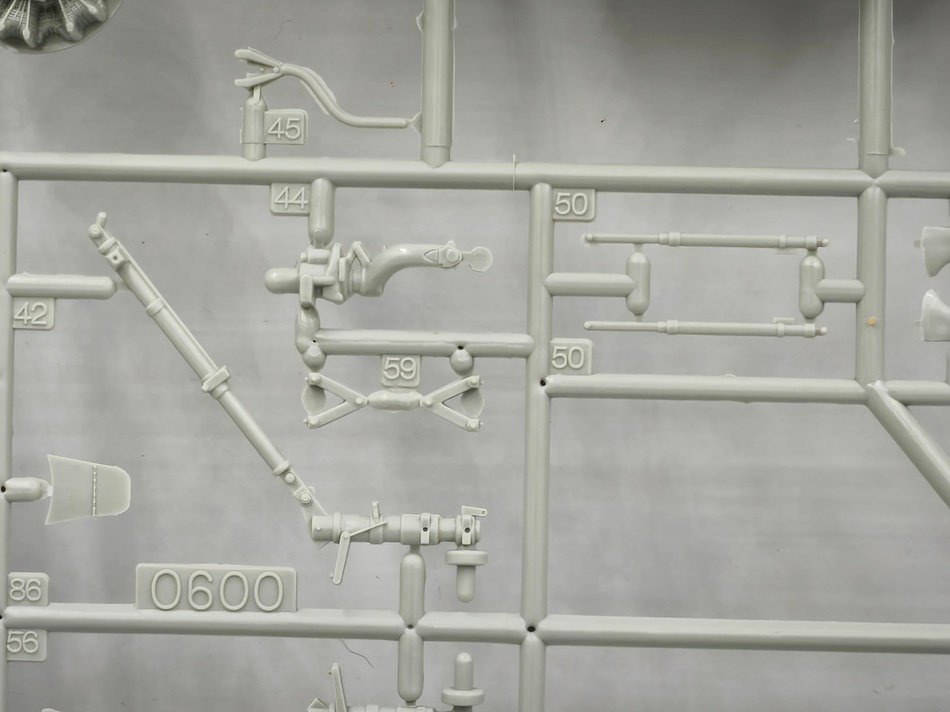

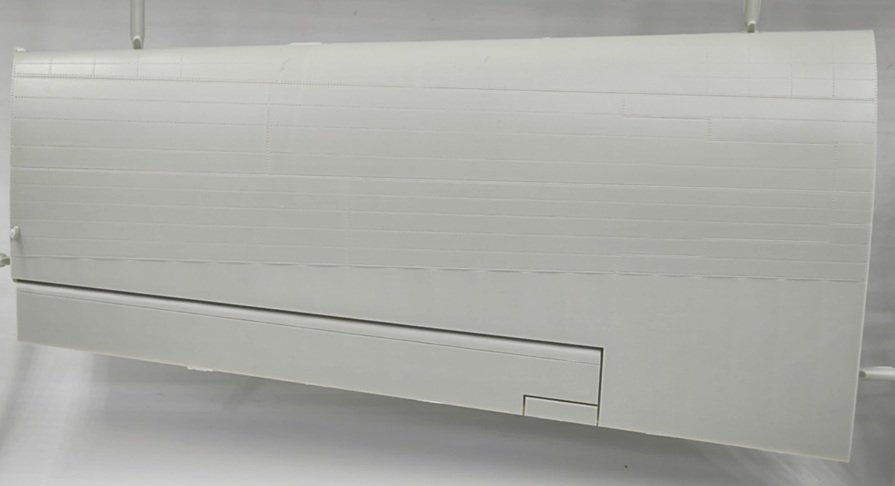

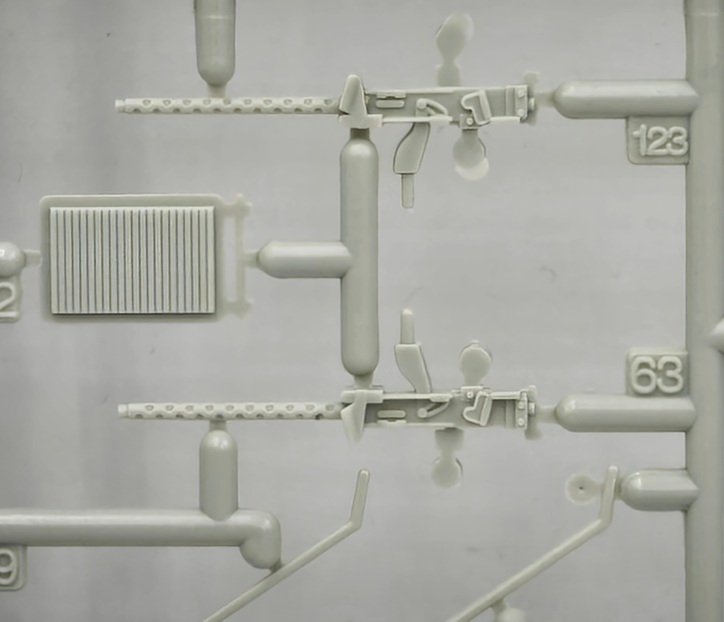

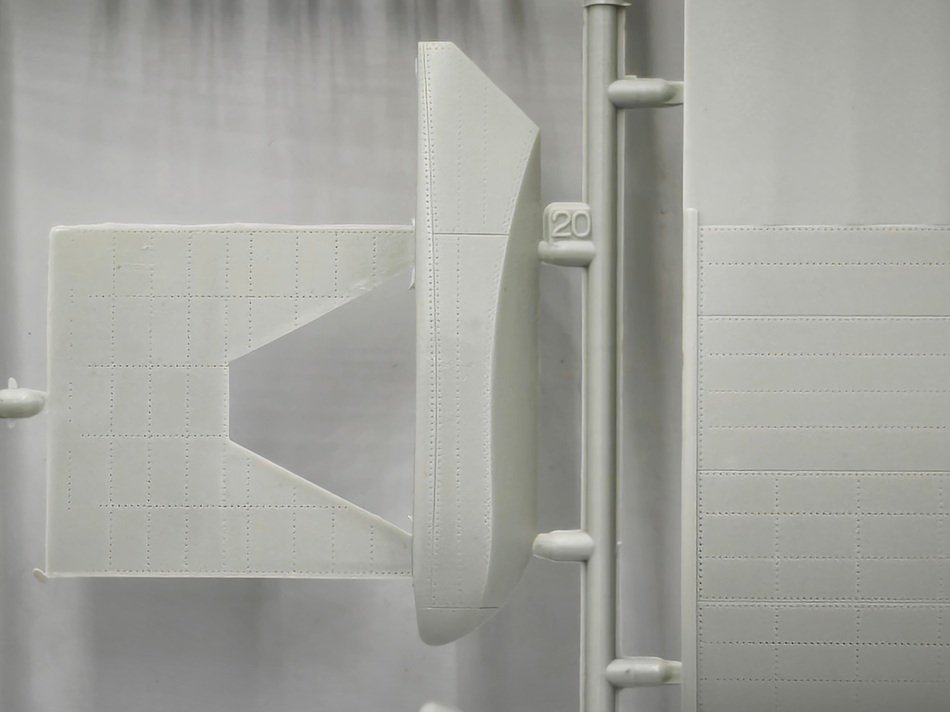

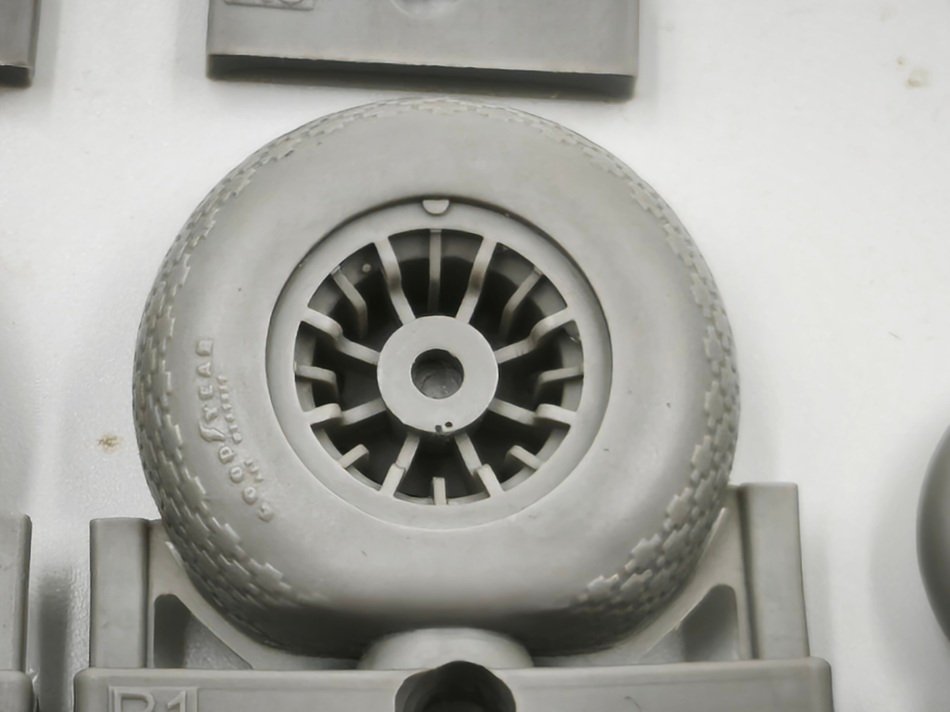

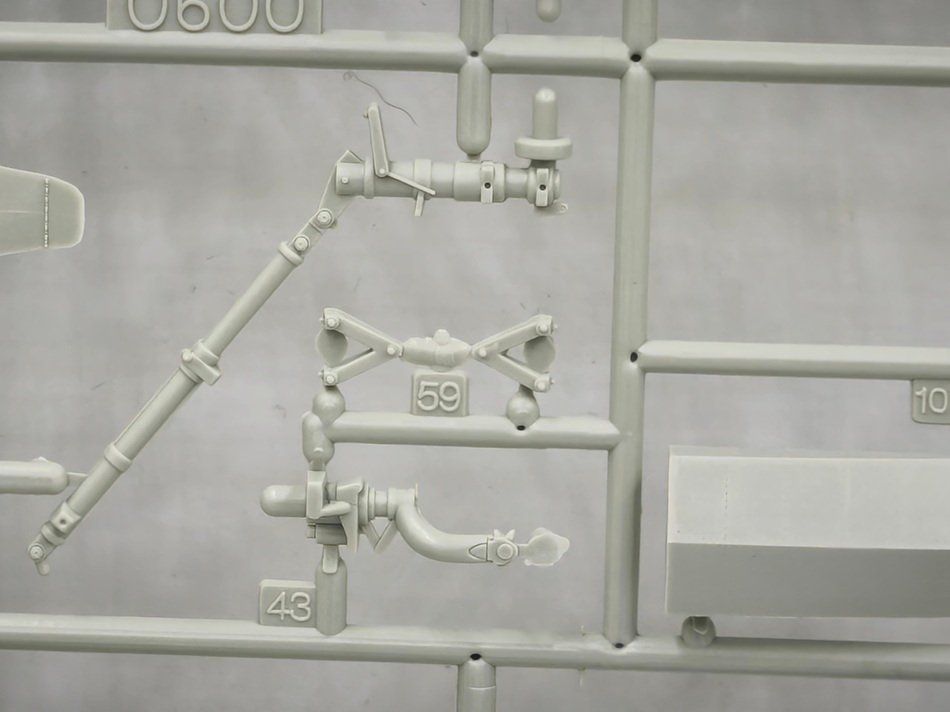

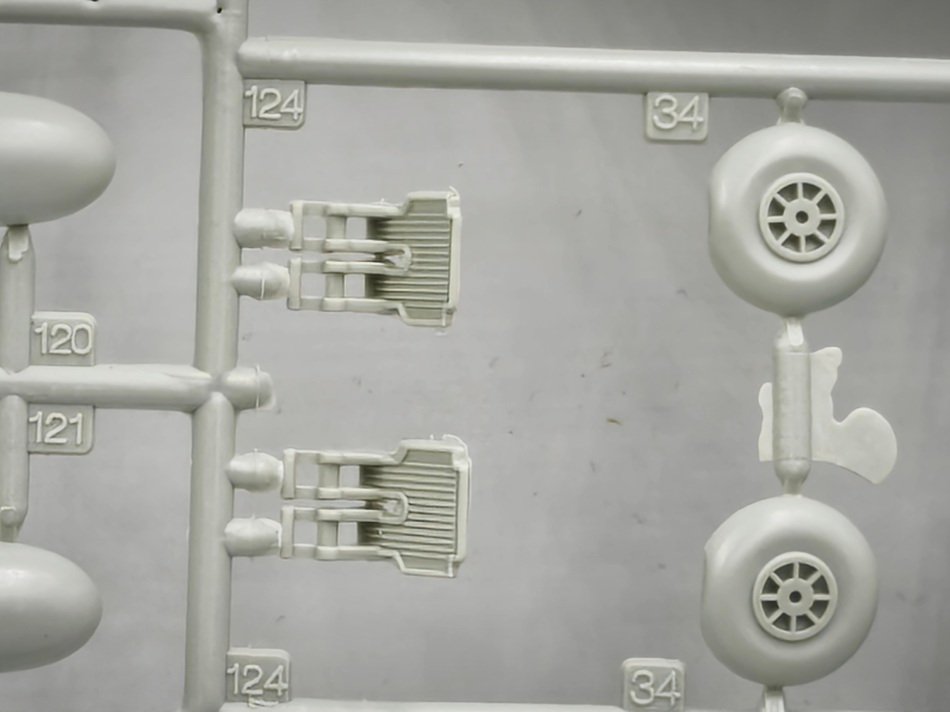

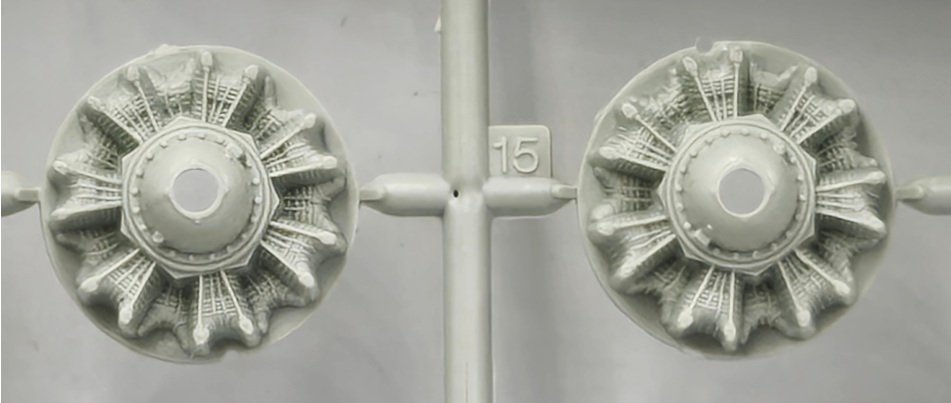

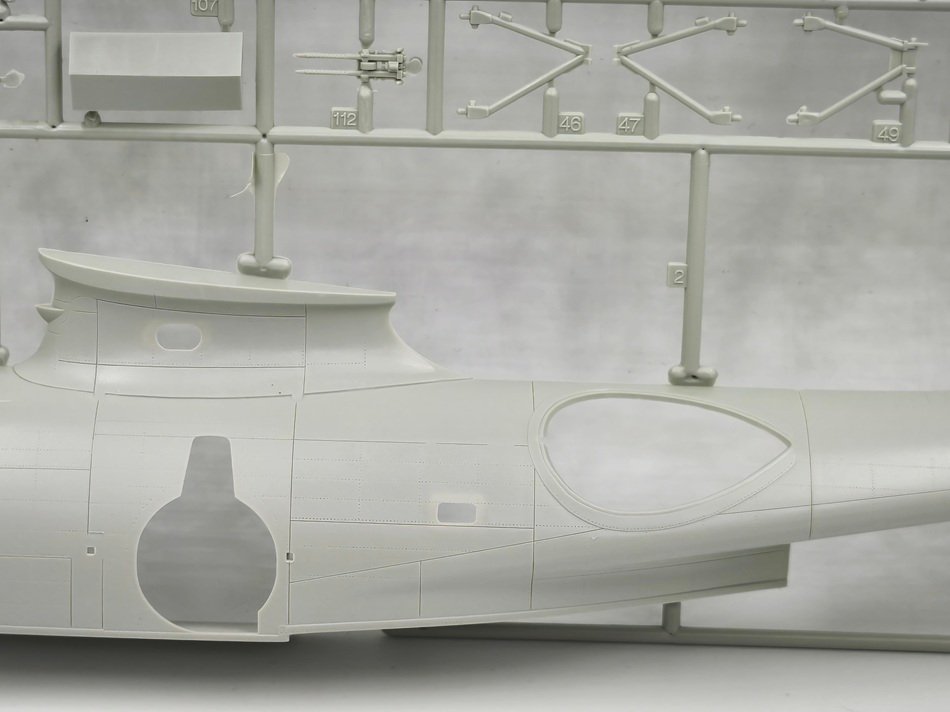

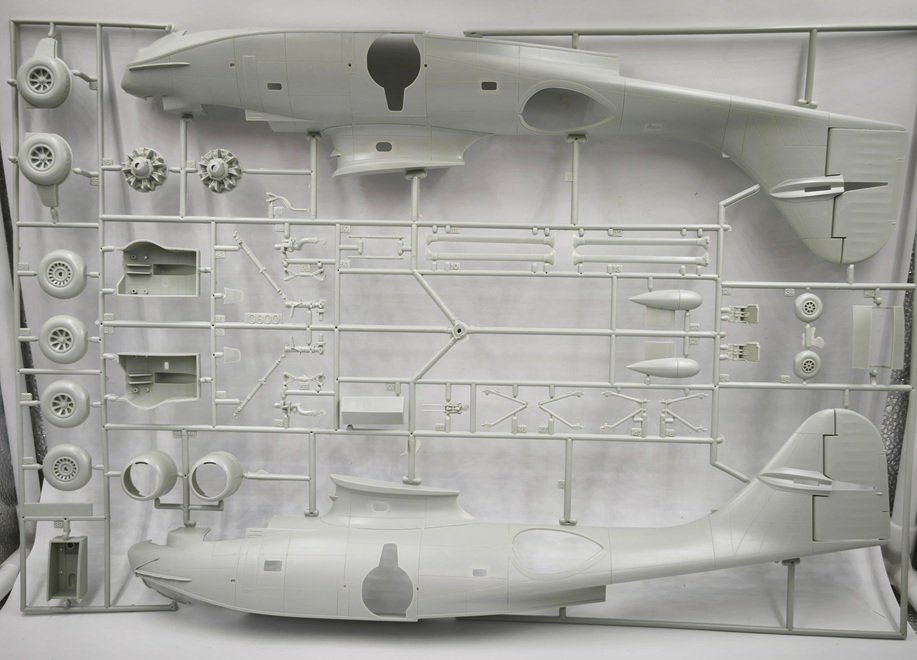

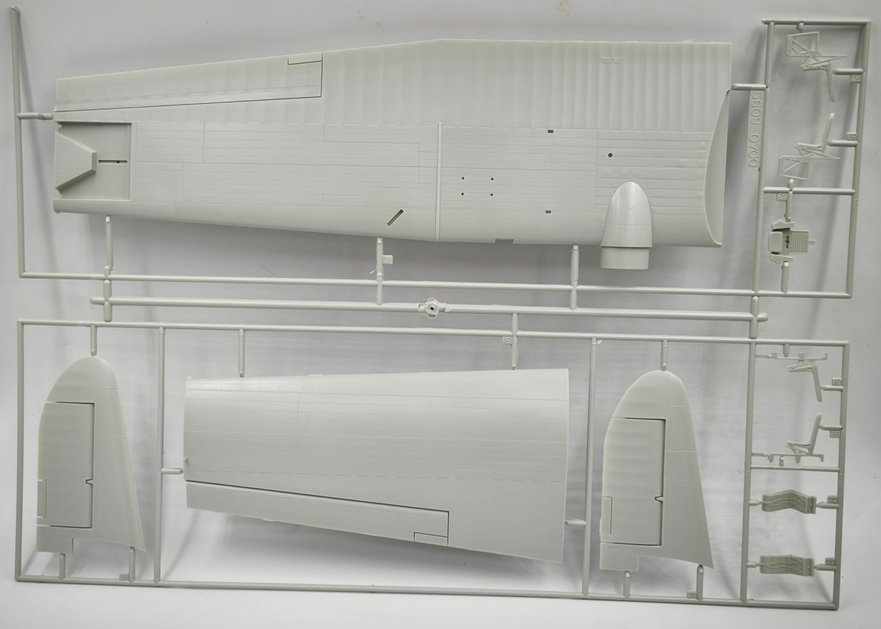

Je vous laisse découvrir cette maquette avec quelques photos avant qu’elle soit monté !!
PHOTOSCOPE
